1"節距重載鏈板 USPG ATM系列

1"節距重載鏈板 USPG ATM系列與USP模塊化網帶結合使用。動態過渡模塊 USPG ATM在不使用固定板的情況下，產品可在兩段90°輸送段間進行過渡。特殊飛翼形狀的模塊，在網帶攜帶產品進行動態過渡時，提供產品支撐；有左，右兩種形式。

應用領域

食品行業

產品手冊索取

產品特點

工藝特點
網帶組裝
網帶拆分
注意事項
材質特性

加強設計的鉸鏈確保在最嚴苛應用下的高機械強度。圓弧狀邊緣與無間隙的鉸鏈設計，在產品直行或邊緣過渡時，提供出色的產品處理。

邊緣加固的底滑動面封閉且面積大：由于網帶與墊條間的壓強減小，使得耐磨性更高。最大程度上避免生產線上碎屑的產生。

網帶可與磁性或勾腳型轉彎鏈板793系列并排使用，保證產品在直行與轉彎輸送間的順暢過渡。

在輸送機上將兩端網帶的端部相互靠近。

將網帶一側的銷軸插入另一條網帶相應的鉸鏈里，請確保鉸鏈位于相應銷軸的上方。

在網帶下方連接處使用安裝銷，橫穿網帶寬度對稱的放置銷軸。

從邊緣開始，把鉸鏈按進所有貫穿網帶寬度相應的銷軸里，一旦操作完成，請記住檢查鉸鏈與銷軸是否正確連接。

將安裝銷墊到被拆分網帶的鉸鏈下方。

將螺絲刀插入鉸鏈的空隙處。提示：螺絲刀的規格應按照以上指示。

輕微的撬動螺絲刀以分離銷軸與其相應的鉸鏈。

橫貫網帶寬度重復之前的操作，它將沿著一個橫向的方向被拆分。

確保輸送網帶的安裝符合設備要求和制造商的指導，安裝時要保證網帶的張緊度適中，過松會導致網帶打滑、跑偏，影響輸送效率；過緊則會增加網帶的張力，可能導致網帶過早損壞。

在啟動輸送網帶前，檢查網帶上是否有雜物、油污等，如有應及時清理，以免影響網帶的正常運行和產品質量。檢查網帶的連接件、緊固件是否牢固，托輥是否轉動靈活，驅動裝置是否正常工作。

定期對輸送網帶進行清潔，去除網帶上的灰塵、油污和殘留物料，可以使用專門的清潔工具和清潔劑，避免使用腐蝕性強的化學物質。

對網帶的驅動裝置、托輥等部件進行定期潤滑，以減少摩擦和磨損，延長設備的使用壽命。選擇合適的潤滑劑，并按照規定的潤滑周期進行維護。

高性能特殊均聚聚甲醛樹脂，有著較高的強度以及硬度，適用于有低摩擦系數及含塵環境需求的應用。

特殊加強型聚甲醛，新一代材質，可達到更低的摩擦系數和更高的耐磨損性能，在不影響應用效果的前提下，大大的減少潤滑劑的使用。

耐磨加強型聚酰胺，具有較低的摩擦系數，更好帶動物品輸送，具有良好的機械性能以及較高的強度。

技術參數

點擊圖片放大

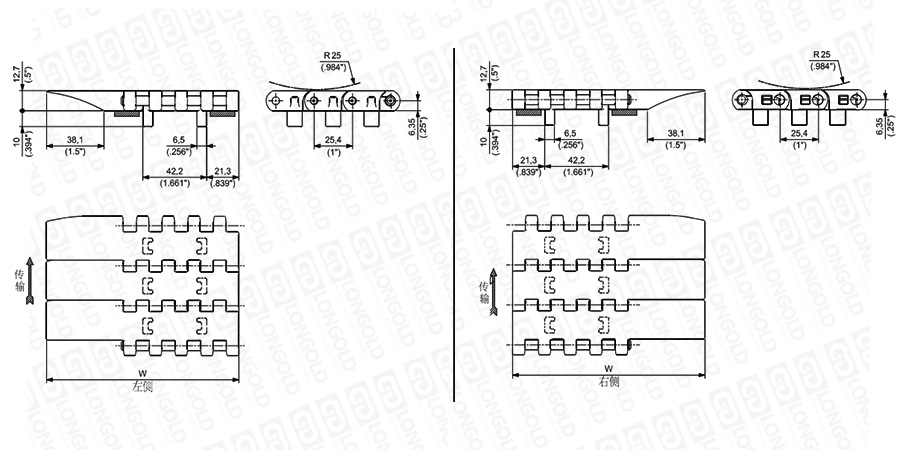

■網帶結構詳見如上圖

上圖為1"節距重載鏈板 USPG ATM系列的結構圖，圖紙中已標明部分尺寸。

可根據客戶的需求，定制網帶的材質以及寬度，詳細請咨詢隆德技術人員。

■USPG ATM 左側

材質		產品描述	型號	寬度		鏈片厚度		工作負載		重量		PDF圖紙	DXF圖紙
材質				W		鏈片厚度		25℃/77°F		重量
鏈片	銷軸			mm	inch	mm	inch	N	lbs	kg/m	lbs/ft
高性能均聚聚甲醛（UP）	PBT	USPGATM UP450 SX	LDUSPGATMUP450S	152.4	6.0	12.7	0.5	3480	782	1.97	1.32	請咨詢	請咨詢
高性能均聚聚甲醛（UP）		USPGATM UP750 SX	LDUSPGATMUP750S	228.6	9.0	12.7	0.5	5715	1285	3.06	2.05
特殊加強型聚甲醛添加凱芙拉（D2K)		USPGATM D2K450 SX	LDUSPGATMD2K450S	152.4	6.0	12.7	0.5	3480	782	1.97	1.32
特殊加強型聚甲醛添加凱芙拉（D2K)		USPGATM D2K750 SX	LDUSPGATMD2K750S	228.6	9.0	12.7	0.5	5715	1285	3.06	2.05
耐磨加強型聚酰胺（AR)		USPGATM AR450 SX	LDUSPGATMAR450S	152.4	6.0	12.7	0.5	3480	782	1.97	1.27
耐磨加強型聚酰胺（AR)		USPGATM AR750 SX	LDUSPGATMAR750S	228.6	9.0	12.7	0.5	5715	1285	3.06	1.97

■USPG ATM 右側

材質		產品描述	型號	寬度		鏈片厚度		工作負載		重量		PDF圖紙	DXF圖紙
材質				W		鏈片厚度		25℃/77°F		重量
鏈片	銷軸			mm	inch	mm	inch	N	lbs	kg/m	lbs/ft
高性能均聚聚甲醛（UP）	PBT	USPGATM UP450 DX	LDUSPGATMUP450D	152.4	6.0	12.7	0.5	3480	782	1.97	1.32	請咨詢	請咨詢
高性能均聚聚甲醛（UP）		USPGATM UP750 DX	LDUSPGATMUP750D	228.6	9.0	12.7	0.5	5715	1285	3.06	2.05
特殊加強型聚甲醛添加凱芙拉（D2K）		USPGATM D2K450 DX	LDUSPGATMD2K450D	152.4	6.0	12.7	0.5	3480	782	1.97	1.32
特殊加強型聚甲醛添加凱芙拉（D2K）		USPGATM D2K750 DX	LDUSPGATMD2K750D	228.6	9.0	12.7	0.5	5715	1285	3.06	2.05
耐磨加強型聚酰胺（AR)		USPGATM AR450 DX	LDUSPGATMAR450D	152.4	6.0	12.7	0.5	3480	782	1.97	1.27
耐磨加強型聚酰胺（AR)		USPGATM AR750 DX	LDUSPGATMAR750D	228.6	9.0	12.7	0.5	5715	1285	3.06	1.97

型號表示例

LD		USPGATM	D2K		750	S
		（1）	（2）		（3）	（4）

（1）系列

（2）特殊加強型聚甲醛

（3）尺寸

（4）左側

網帶應用

鏈板應用（黃色色塊表示適用，無色表示不適用）			塑料鏈板
鏈板應用（黃色色塊表示適用，無色表示不適用）			聚甲醛(UP)	特殊加強型聚甲醛(D2K)	FAST	耐磨加強型(AR)	聚丙烯(P)
食品/飲料/灌裝應用	易拉罐(2-3片)	卸垛機
		差速傳輸
		多道輸送
		堆積平臺
		包裝機進口
		包裝機
		包裝產品輸送
	PET<瓶	差速傳輸
		多道輸送
		堆積平臺
		包裝機進口
		包裝機
		包裝產品輸送
	玻璃瓶*	卸垛機
		差速傳輸
		多道輸送
		堆積平臺
		包裝機進口
		包裝機
		包裝產品輸送
玻璃制造	玻璃瓶	差速傳輸
		多道輸送
		堆積平臺
		碼垛機
特殊應用	汽車/機械行業	輸送線
特殊應用	化工，洗滌劑，制藥與化妝品行業	輸送線
