XH400BTL同步帶輪

BTL錐孔同步帶輪通常由輪緣、輪轂和輪輻組成。輪緣上有齒形，與同步帶相嚙合，實現精確的傳動比。錐孔設計使得安裝和拆卸更加方便，通過錐度配合，可以實現快速準確的定位和緊固。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
傳動特點
潤滑方式
行業應用
安裝拆卸

帶輪的輪緣上分布著精確的齒形，這些齒與同步帶完美嚙合，實現高效的動力傳輸。齒形的設計經過嚴格的計算和優化，以確保傳動的準確性和平穩性。

輪轂部分采用錐孔設計，這種獨特的結構使得安裝和拆卸變得極為便捷。錐孔與軸的配合緊密，能夠有效傳遞扭矩，同時保證了安裝的精度和穩定性。

XLH表示同步帶輪的齒型為梯型齒，這種形狀使得同步帶在運轉過程中帶齒能夠與帶輪的齒槽緊密嚙合，從而實現精確的傳動，保證傳動比的準確性；內孔有SB成品孔、TB錐形孔等形式。

同步帶與帶輪的嚙合過程相對平穩，產生的噪音較低。

帶輪的齒面和同步帶經過特殊處理，具有出色的耐磨性，能夠在長時間的使用中保持良好的傳動性能。延長了產品的使用壽命，減少了更換和維護的頻率。

憑借同步帶與帶輪齒的緊密嚙合，BTL 錐孔同步帶輪能夠?qū)崿F(xiàn)精確的傳動比，確保設備的運行精度。無論是高速運轉還是低速重載，都能保持穩定的傳動性能。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

BTL錐孔同步帶輪廣泛應用于各種機械設備中，如機床、印刷機械、包裝機械、紡織機械、食品機械等。

在各種自動化生產線中，同步帶輪作為關鍵的傳動部件，負責傳遞動力，實現設備的精確控制和高效運行。

機床的主軸傳動、進給傳動等系統中，BTL 錐孔同步帶輪能夠提供精確的轉速和扭矩控制，保證加工精度和效率。

安裝：將緊固螺栓插?螺紋孔并擰緊，然后同步帶輪通過錐套的錐?緊固在軸上。

拆卸：將緊固螺栓全部取出。將其插?光孔并擰緊。襯套很容易從同步帶輪上拆卸下來。

技術參數

點擊圖片放大

■同步帶輪尺寸表格

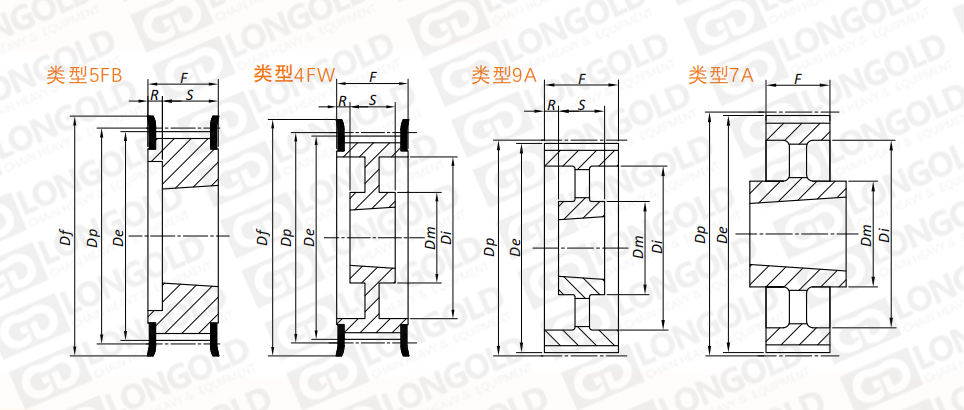

同步帶輪型號	類型	錐套型號	齒數	外圓直徑	節距圓直徑	擋圈直徑	輪轂直徑	Di	齒寬	S	R
				Dp	De	Df	Dm	Di	F	S	R
				mm	mm	mm	mm	mm	mm	mm	mm
XH40018T-F-BTL	5FB	2517	18	127.34	124.55	142	-	95	119.0	45.0	74.0
XH40020T-F-BTL	5FB	2517	20	141.49	138.69	158	-	110	119.0	45.0	74.0
XH40022T-F-BTL	5FB	2517	22	155.64	152.84	168	-	120	119.0	45.0	74.0
XH40024T-F-BTL	5FB	3020	24	169.79	166.99	184	-	135	119.0	51.0	68.0
XH40026T-F-BTL	5FB	3020	26	183.94	181.14	200	-	150	119.0	51.0	68.0
XH40028T-F-BTL	5FB	3020	28	198.08	195.29	211	-	165	119.0	51.0	68.0
XH40030T-F-BTL	5FB	3020	30	212.23	209.44	226	-	180	119.0	51.0	68.0
XH40032T-F-BTL	5FB	3020	32	226.38	223.59	240	-	195	119.0	51.0	68.0
XH40040T-F-BTL	4FW	3535	40	282.98	280.18	296	190	245	119.0	89.0	15.0
XH40048T-BTL	9B	3535	48	339.57	336.78	-	190	300	119.0	89.0	15.0
XH40060T-BTL	9A	4040	60	424.47	421.67	-	230	385	119.0	102.0	8.5
XH40072T-BTL	9A	4040	72	509.36	506.56	-	230	470	119.0	102.0	8.5
XH40084T-BTL	9A	4040	84	594.25	591.46	-	230	555	119.0	102.0	8.5
XH40096T-BTL	9A	4040	96	679.15	676.35	-	230	640	119.0	102.0	8.5
XH400120T-BTL	9A	4040	120	848.93	846.14	-	230	810	119.0	102.0	8.5

■錐套標準內孔尺寸表

襯套
型號

標準內孔直徑

100

2517

●

3020

●

3535

●

4040

●

注：○表示為淺鍵槽

型號表示例

XH	400	18T	-	F	-	BTL
(1)	(2)	(3)		(4)		(5)

（1）同步帶輪系列

（2）同步帶規格

（3）齒數

（4）帶擋圈

（5）帶BTL標準錐孔

使用案例·訂購方法

同步帶輪的適使用案例

設備：滾珠花鍵升降旋轉機構

?的：將從上?道?序接收的?作旋轉90度并使其降低，轉移到下?道?序。

同步帶輪?途：通過同步帶輪的傳動，改變夾頭的?向。

訂購?fù)綆л啎r的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
